1.   概述

1.1.       系统概述

网络构成

多台储物柜通过TCP/IP网络与管理PC机及数据服务器组成，储物柜只要在同个局域网内，即使网段不同，亦可正常通信。通过电脑上的桌面管理软件可以高效的对所有储物柜进行管理。在不联网或是网络出现故障的情况下，每台储物柜还可以独立运行正常使用。（已经授权过的IC卡还可以正常打开箱门进行存取物品）。

管理构成

储物柜可按照放置区域进行区域分组，方便管理查看，同时，还可按照管理权限进行分组，不同的管理员管理不同组别的储物柜。不同的管理员还可以分配不同的管理权限，实现了分区分组分级别管理。

功能简述

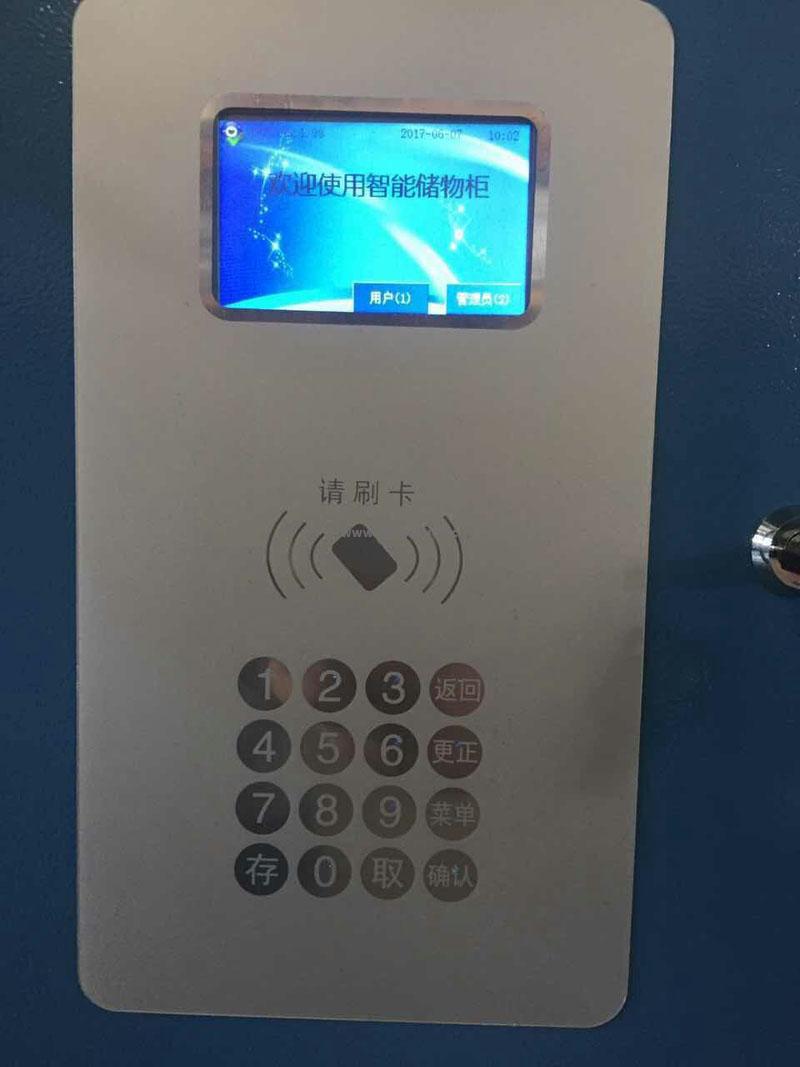

ü  人机界面：3.2寸高清16位真彩色TFT液晶触摸显示屏，显示效果真实艳丽；

ü  人机交互：电阻式触摸屏外加触摸键盘、语音提示，支持多通道混合输入，交互性强；

ü  卡片识别：支持ISO 14443标准的IC卡，读卡频率13.56MHz，感应距离<50mm，读卡速度快；

ü  联网方式：通过TCP/IP联网，稳定可靠，成本低廉，扩展方便；

ü  运行模式：可联机或脱机运行，储物柜终端具备各种日常管理功能；

ü  使用模式：一对一绑定模式，一个员工使用一个箱子，管理方便；

ü  开箱方式：支持IC卡或密码开箱；

ü  操作记录：所有操作均有记录可查，方便追溯、查询、统计；

ü  管理权限：管理员可凭密码在设备终端进行IC卡的授权、注销、开箱等各项日常管理；

ü  应急通道：停电或紧急情况下可通过应急通道开箱。

1.2.       系统架构

1.3.       数据对接处理方法：

2.   设备菜单

2.1.       菜单列表

2.2.       菜单描述

密码修改：修改管理员登陆密码

网络参数：设置控制器的网络IP、子网掩码、网关，注意在同一网络中IP地址必须唯一

收费模式：设置收费的模式及收费标准，有免费、按次收费、按时间收费，同时可选择是否收费金额是否有封顶

时钟设置：包括日期和时间的修改，输入按YY：MM：DD，HH：MM：SS输入

锁板站号：修改锁控板站号，范围1~255

总门数：该储物柜总的箱子数量

每板门数：每块锁控板所带的箱子数量

用户登记：为用户授权

用户注销：注销用户权限，注销方式分三种，刷卡注销、输入箱号注销、全部注销

单个/全部开箱：打开一个/所有箱子

单个/全部清箱：清空一个/所有箱子

箱子冻结：对存在故障或其他原因将箱子冻结，冻结的箱子用户无法使用

箱子解冻：将冻结的箱子解冻，恢复解冻的箱子用户可以继续使用
